Izgara Mıknatısı Nedir? Eksiksiz Kılavuz

Metal kirleticileri yakalayan ızgara benzeri manyetik ayırıcılara ne ad verildiğini hiç merak ettiniz mi? Ya da bir ızgara mıknatısının gerçekte ne işe yaradığını? Eğer öyleyse, doğru yere geldiniz.

Bu eksiksiz kılavuzda, bir profesyonel olarak ızgara mıknatısı üreticisidahil olmak üzere ızgara mıknatısları hakkında bilmeniz gereken her şeyi ele alacağız:

• Izgara mıknatısı nedir?
• Izgara mıknatısları nasıl çalışır?
• Temel bileşenler ve tasarımlar
• Uygulamalar ve endüstriler
• Doğru ızgara mıknatısını seçme
• Temizlik ve bakım

Eğer bir ızgara mıknatısı uzmanı olmak istiyorsanız, doğru yerdesiniz. Hadi başlayalım!

Izgara Mıknatısı Nedir?

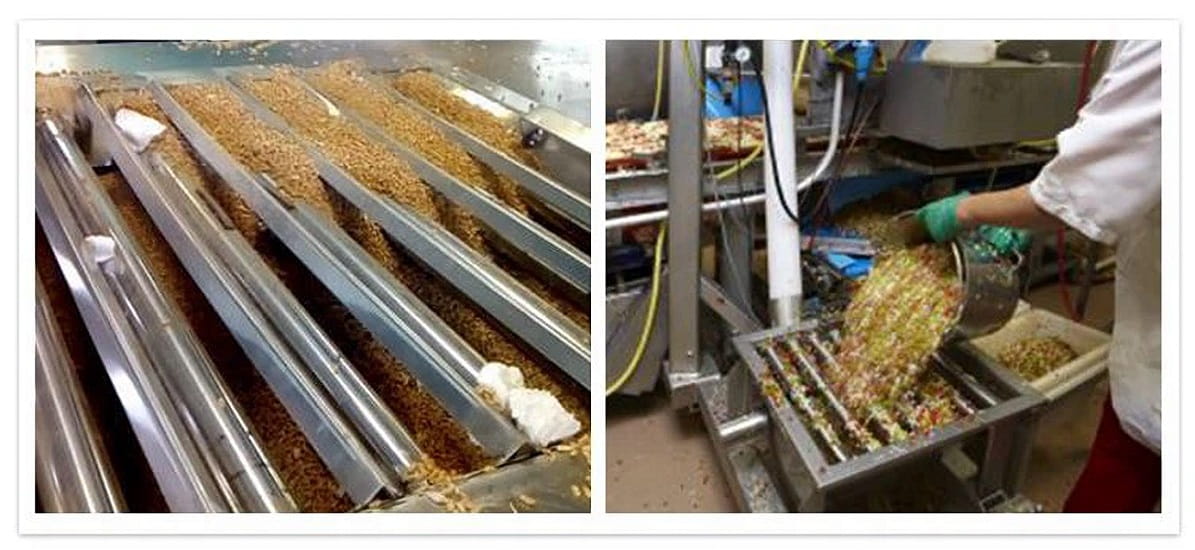

Izgara mıknatısı (manyetik ızgara, hazne mıknatısı veya manyetik ızgara ayırıcı olarak da adlandırılır), kuru, yerçekimi beslemeli işleme hatlarından demir içeren metal kirleticileri çıkarmak için özel olarak tasarlanmış bir manyetik ayırıcı türüdür.

Özellikle, paslanmaz çelik bir çerçeve içine yerleştirilmiş manyetik tüpler veya çubuklardan oluşan ızgara benzeri bir düzenektir. Ve malzemeler içinden akarken istenmeyen demir parçacıklarını aktif olarak çekmek ve hapsetmek için güçlü kalıcı mıknatıslar kullanır.

Malzemeler ızgara mıknatısının manyetik alanından akarken, demir parçacıkları yakalanır ve temizlenene kadar tüplerin altında sıkıca yerinde tutulur. Bu, yakalanan herhangi bir kalıntının malzeme akışına geri çarpmasını veya yıkanmasını önler.

Yani özetle:

Izgaralı mıknatıs, ekipmanı korumak ve ürün saflığını artırmak için kuru malzemelerdeki demir kirleticileri gideren manyetik bir ayırıcıdır.

Şimdi bu kullanışlı manyetik ayırıcıların gerçekte nasıl çalıştığına bakalım.

Izgara Mıknatısları Nasıl Çalışır?

Tasarımlar farklılık gösterse de, ızgara mıknatısların tümü aynı manyetik ayırma prensibine göre çalışır.

Adım 1: Malzemeler ızgaralı mıknatısın ızgara benzeri tüp tertibatından aşağı akar.

Adım 2: Malzemeler manyetik tüplerle temas ettikçe, demir parçacıkları çekilir ve tüplerin alt tarafına sıkıca çekilir.

Adım 3: Sıkışan partiküller altta birikir ve manyetik olmayan partiküller ızgaradan bir toplama kutusuna veya bir sonraki işleme adımına geçer.

Bu yaklaşım, malzemeler üniteden akmaya devam ettiği sürece demir içeren kirleticilerin sürekli ve el değmeden giderilmesini sağlar. Yakalanan partiküller yerinde kaldığından, herhangi bir metalin yıkanmasını veya ürün akışına geri çarpmasını da önler.

İşte ızgaralı mıknatıs ayırma işlemini gösteren kısa bir animasyon:

Çok havalı değil mi?

Şimdi bir ızgara mıknatıs sistemini oluşturan temel bileşenlere daha yakından bakalım.

Izgara Mıknatıs Bileşenleri

Tüm ızgara mıknatısı tertibatları 5 ana parçadan oluşur:

1. Manyetik Boru

Bu hortum, kirleticileri çekmek ve tutmak için manyetik alan oluşturan mıknatıs malzemesini içerir.

Tüpler genellikle 1 inç çapındadır ve çeşitli standart uzunluklarda gelir. En yaygın kullanılan mıknatıs malzemeleri şunlardır:

• Neodimyum - Demir, bor ve neodimyumdan yapılan ve son derece güçlü bir alan oluşturan bir "nadir toprak" mıknatıs alaşımı. Bu en yaygın seçimdir.
• Seramik - Stronsiyum veya baryum ferrit bileşiklerinden yapılmıştır ve biraz daha az güçle neodimyumdan daha ekonomiktir.
• Alnico - Genellikle gıda üretim hatlarında kullanılan alüminyum, nikel ve kobalt alaşımı.

2. Manyetik Devre

Manyetik devre, mıknatısların borunun içinde nasıl yönlendirildiğini ifade eder. Devreler paralel veya seri olabilir ve her seçenek farklı manyetik alan özellikleri sağlar.

Bu bileşen, ızgaranın manyetik alanının gücünü ve erişimini etkiler. Bu nedenle boru aralığı, malzeme parçacık boyutu ve ürün akış hızı gibi faktörlere göre yapılandırılır.

3. Destek Çerçevesi

Bu sert çerçeve, manyetik boruları güvenli bir şekilde yerinde sabit tutar. Zorlu endüstriyel ortamlarda kullanıma dayanması için genellikle paslanmaz çelikten veya diğer alaşımlardan yapılır.

Yaygın seçenekler 304 ve 316 paslanmaz çeliktir. 316 kalite, sürekli neme veya temizlik maddelerine maruz kaldığında daha iyi korozyon direnci sunar.

4. Yönlendirici Kanatlar

Yönlendirici kanatlar (kanatçıklar olarak da adlandırılır) ürün akışını değiştirerek malzemelerin mıknatıs tüpleriyle doğrudan temas etmesini sağlar. Bu, ayırma verimliliğini en üst düzeye çıkarır.

Kanatlar doğrudan borulara kaynaklanabilir veya destek çerçevesine takılabilir. Tasarımlar, farklı hazne şekillerine uyacak şekilde açısal, yarıçaplı ve düz yönlendiricileri içerir.

5. Montaj Sistemi

Bu, ızgara mıknatısını yerine takmak için kullanılan mekanizmayı ifade eder. Tam montaj yöntemi aşağıdaki gibi faktörlere bağlıdır:

• Yerleştirme yeri (hazne, oluk vb.)
• İnşaat tasarımı
• Taşınabilirlik ihtiyacı

Yaygın seçenekler askı çubukları, delikli cıvata bağlantıları ve kanallı kızak ray sistemleridir.

Artık bir ızgara mıknatıs sistemini neyin oluşturduğunu bildiğinize göre, mevcut bazı temel tasarım çeşitlerine bakalım.

4 Yaygın Izgara Mıknatısı Tasarımı

Yıllar içinde üreticiler, çok çeşitli ayırma zorluklarının üstesinden gelmek için farklı ızgaralı mıknatıs modelleri geliştirmiştir:

1. Standart Manyetik Izgaralar

Bu geleneksel tasarım, bir destek çerçevesi içinde tek sıra manyetik tüpten oluşur. Demir içeren kirleticilerin serbest akışlı malzemelerden genel amaçlı ayrılması için iyi çalışır.

Standart ızgaralar birçok boyutta mevcuttur ve seramik veya neodimyum mıknatıslar kullanır. Böylece çoğu uygulama için uygun fiyatlı bir çözüm sunarlar.

2. Kolay Temizlenen Izgaralar

Kolay temizlenen modellerde boruların çerçeveden uzağa dönmesini sağlayan menteşeli boru destekleri bulunur. Bu, biriken metal parçacıklarını silmek için altına tam erişim sağlar.

Kolay, açılır kapanır temizleme işlemi duruş süresini azaltır. Bu nedenle, daha sık ızgara temizliği gerektiren aşındırıcı malzemelerle uğraşırken mükemmeldir.

3. Kendi Kendini Temizleyen Izgaralar

Kendi kendini temizleyen ızgara mıknatısları, yakalanan kirleticileri herhangi bir manuel çaba gerektirmeden otomatik olarak temizler.

Tüpler, bağlı kalıntıları ünitenin altındaki bir toplama tepsisine sıyırmak için sürekli olarak döner. Bu nedenle son derece ince, zayıf manyetik partiküllerin yüksek verimle ayrılması için idealdir.

4. Sıhhi Izgara Mıknatısları

Sıhhi ızgara mıknatısları, ürün saflığını sağlamak için katı temizlik standartlarını karşılar.

Tamamen paslanmaz çelik yapı, bakterilerin üreyebileceği çukurları, çatlakları veya yarıkları ortadan kaldırır. Malzemeler ayrıca temizlik solüsyonlarıyla sık sık yıkanmaya da dayanıklıdır.

Bu yüzden özellikle gıda, kozmetik, ilaç ve diğer sıhhi hassasiyete sahip endüstriler için tasarlanmıştır.

Artık ızgaralı mıknatıs tasarımlarının temellerini bildiğinize göre, bazı gerçek dünya uygulamalarına bakalım.

Temel Uygulamalar ve Sektörler

Çok yönlü tasarımları sayesinde ızgara mıknatısları, aşağıdakiler de dahil olmak üzere birçok ticari ve endüstriyel alanda metal kirleticileri ayırmada hayati bir rol oynamaktadır:

Gıda İşleme - Tahıllar, baharatlar, şekerler, unlar ve diğer kuru gıda malzemelerindeki tehlikeli metal parçalarını temizler. Nihai gıda kalitesini ve güvenliğini sağlamaya yardımcı olur.

Plastik İmalatı - Plastik peletlerden, tozlardan ve öğütülmüş malzemelerden serseri demir kalıntılarını çeker. Ekstrüderleri, kalıpları ve diğer aşağı akış plastik ekipmanlarını hasara karşı korur.

Madencilik ve Mineral İşleme- Ayırma ve taşıma sırasında mayınlı cevherlerden, killerden, kumlardan, kırılmış kayalardan ve diğer kuru dökme malzemelerden ince demir parçacıklarını çıkarın.

Kahve Üretimi - Kavrulmuş kahve çekirdeklerinden ince paslanmaz çelik parçacıklarını ve demir kalıntılarını çeker. Çekirdek kalitesini sağlar ve öğütücüleri korur.

Kimyasal İşleme - Gübre, deterjan ve pestisit gibi toz, pul ve granül kimyasallardaki demir kirliliğini giderir.

Genel olarak, ızgaralı mıknatıslar serbestçe akan yerçekimi beslemeli kuru malzemeler için iyi çalışır. Sıvılar, bulamaçlar veya serbest akmayan malzemeler için diğer manyetik filtre stilleri genellikle daha iyi çalışır.

Şimdi doğru sistemi seçtiğinizden emin olmak için bazı temel ızgara mıknatısı seçim kriterleriyle bitirelim.

Doğru Izgara Mıknatısı Nasıl Seçilir

Çok sayıda ızgara mıknatısı modeli ve seçeneği mevcut olduğundan, tam olarak neye ihtiyacınız olduğunu bulmak kafa karıştırıcı olabilir.

Süreci basitleştirmeye yardımcı olmak için, göz önünde bulundurulması gereken 5 temel faktör aşağıda verilmiştir:

Boyut

Izgara boyutu hem ayırma performansı hem de malzeme akışı için kritik öneme sahiptir. Genel bir kural olarak, ızgara alanı, üzerine monte edildiği açıklığın en az iki katı kadar büyük olmalıdır. Aksi takdirde ürün akışı yavaşlayabilir veya tamamen tıkanabilir.

Şüpheye düştüğünüzde, büyütün. Yetersiz boyutlandırma en yaygın (ve maliyetli) ızgara mıknatısı hatalarından biridir.

Manyetik Güç

Partikül boyutuna, ürün bileşimine ve ayırma hedeflerine göre yeterli manyetik gücü seçtiğinizden emin olun.

Daha güçlü mıknatıslar kirleticileri daha agresif bir şekilde ve daha uzaklardan çeker. Ama aynı zamanda daha pahalıdırlar.

Güç ve değer arasında doğru dengeyi kurmak için tedarikçinizle birlikte çalışın.

Yerleşim Yeri

Izgaranın nereye monte edileceğini ve bunun çerçeve yapısını ve montaj yöntemini nasıl etkileyeceğini düşünün. Taşınabilirlik gerekli mi yoksa kalıcı olarak yerine sabitlenecek mi?

Sorunsuz kurulum ve optimum kirletici yakalama için ilk seferde doğru yerleştirme yapın.

Korozyon Direnci

Çevredeki ortama ve temizlik prosedürlerine bağlı olarak hangi düzeyde korozyon direncine ihtiyacınız olduğunu belirleyin.

Gıda üretimi ve yıkama uygulamaları 300 serisi gerektirir paslanmaz çelik Pas ve çatlakların oluşmasını önlemek için konstrüksiyon.

Ürün Akış Özellikleri

Ürün yoğunluğu, partikül boyutu, akış hızı ve manyetik devre tasarımını belirleyen diğer özellikleri hesaba katın.

Doğru boru aralığı, yönlendirici tipi ve mıknatıs yönünün seçilmesi, sistem verimliliğini en üst düzeye çıkarırken malzeme topaklanmasını önler.

Izgara Mıknatısı Temizliği ve Bakımı

Herhangi bir ızgara mıknatısının en iyi şekilde çalışmasını sağlamak için düzenli temizlik ve bakım şarttır.

Çoğu model hızlı, basit bakım için tasarlanmıştır - genellikle sadece temel el aletleri gerektirir. İşte bazı en iyi uygulamalar:

• Izgara mıknatıs tüplerinde biriken kalıntıları her gün kontrol edin ve temizleyin
• Sıkıca yapışmış parçacıkları temizlemek için demir içermeyen fırçalar, kazıyıcılar veya temizleme çubukları kullanın
• Temizlerken, kirlenme riskini önlemek için ızgara ünitesini ürün akışının tamamen dışına kaldırın
• Temizledikten sonra ızgarayı yeniden takmadan önce boruların bükülmediğini veya hasar görmediğini kontrol edin
• Kendi kendini temizleyen döner stiller için, çöp toplama tepsisinin düzgün şekilde boşaldığını doğrulayın
• Çerçeve kaynaklarını ve montaj donanımını periyodik olarak inceleyin. Gevşek cıvataları veya bağlantıları yeniden sıkın
• Temizliği kolaylaştırmak için son derece tozlu veya yapışkan uygulamalarda ızgara borularına yapışmaz yüzey kaplamaları uygulayın

Uygun şekilde bakımı yapılan çoğu kaliteli ızgara mıknatısı 5 yıl veya daha uzun süre tutarlı, güvenilir ayırma sağlar. Aşınmış boru bileşenlerinin veya mıknatıs kartuşlarının periyodik olarak değiştirilmesi sistemin ömrünü daha da uzatır.

Özet olarak

İşte üretimin en çalışkan isimsiz kahramanlarından biri hakkında bilmeniz gereken her şey.

Izgara mıknatısları göz alıcı olmayabilir. Ancak bu sağlam separatörler birçok endüstride kritik kontaminasyon kontrol görevlerini üstlenir. Ve nihai ürünlerin kalite ve güvenlik beklentilerini karşılamasına yardımcı olur.

Artık bir mıknatıs uzmanı olduğunuza göre, merak ediyorum:

Bir ızgara mıknatısı ürün saflığını nasıl artırabilir veya tesisinizdeki hayati ekipmanı nasıl koruyabilir? Düşüncelerinizi ve sorularınızı aşağıda paylaşın!
